Труба для теплої підлоги: який матеріал, діаметр і схему укладання вибрати
Після заливання стяжки контур стає прихованою частиною будинку, тому замінити його складно. Від матеріалу, діаметра та довжини петлі залежать рівномірність нагрівання, навантаження на насос і термін служби системи.
Обрана труба для теплої підлоги має витримувати тиск, температуру й цикли нагрівання. Важливий кисневий бар’єр: проникнення кисню прискорює корозію металевих вузлів. Характеристики перевіряють за маркуванням і паспортом.
Які труби використовують для теплої підлоги
Для контурів застосовують матеріали, здатні працювати без стиків у стяжці:
- PEX зі зшитого поліетилену витримує температуру та прагне відновити форму після деформації.
- PE-RT із термостійкого поліетилену відзначається гнучкістю та зручністю укладання.
- Металополімерна конструкція з алюмінієвим шаром тримає вигин і обмежує проникнення кисню.
- Полімерні труби з окремим кисневим бар’єром захищають металеві вузли закритої системи від корозії.
Перевіряють клас експлуатації, температуру й тиск. Для PEX важливі спосіб зшивання та бар’єрний шар, для металополімеру – міцність з’єднання шарів. Виріб має бути призначений для опалення.
Який діаметр труби вибрати
Діаметр 16 мм найчастіше використовують у житлових кімнатах. Така труба гнучка, зручна для кроку 100-200 мм і підходить більшості побутових контурів за правильного розрахунку витрати та опору.
Труба 20 мм має більший переріз і менші втрати за однакової витрати. Її застосовують на великих площах або в розрахованих довших петлях. Вона потребує більшого радіуса вигину, товстішої підлоги та сумісної арматури.
Як визначити довжину та крок укладання
Метраж залежить від площі, кроку, відстані до колектора й схеми. При кроці 150 мм потрібно орієнтовно 6,7 м труби на квадратний метр без підводів і запасу. План складають в обхід стаціонарних меблів, якщо обігрів під ними не передбачений.
Для труби 16 мм петлю зазвичай обмежують приблизно 80-100 м, точну межу визначає гідравлічний розрахунок. Велику кімнату ділять на близькі за опором контури. Крок 150 мм часто використовують для основного обігріву, 200 мм – для допоміжного. Біля зовнішніх стін його зменшують за розрахунком.

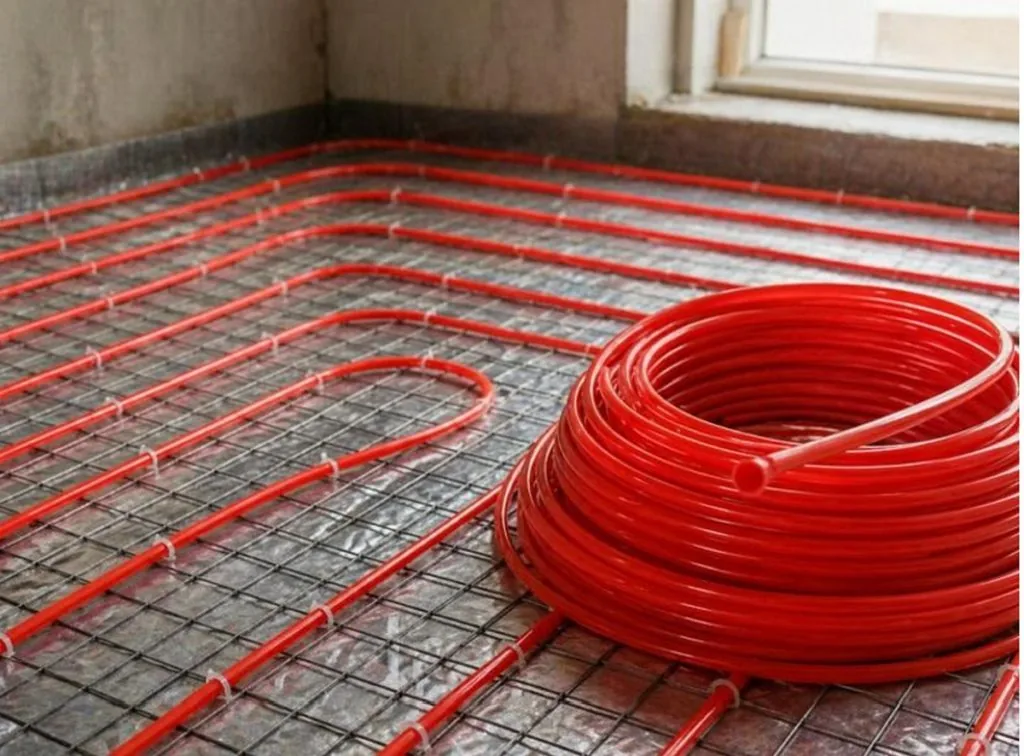

Спіраль чергує подавальну й зворотну ділянки та рівномірніше гріє кімнату. «Змійку» легше укласти у вузькій зоні, проте вздовж неї температура знижується. Схему узгоджують із деформаційними швами.
Типові помилки під час монтажу
Найчастіше проблеми виникають через такі рішення:
- Один надто довгий контур замість кількох збалансованих петель.
- Однаковий крок у центрі кімнати та біля холодної зовнішньої стіни без розрахунку.
- Згинання з меншим радіусом, ніж допускає виробник, із появою залому.
- Укладання без достатньої теплоізоляції під трубою.
- Приховані різьбові або компресійні з’єднання всередині стяжки.
- Заливання підлоги без попереднього випробування контуру тиском.
Петлю виконують цілісним відрізком від колектора до колектора. Трубу фіксують, щоб вона не спливла при заливанні. Контури опресовують до стяжки, нагрів запускають після набору нею потрібної міцності.
Система починається з проєкту
Спочатку розраховують тепловтрати, крок, кількість і довжину контурів. Далі обирають матеріал та діаметр, колектор, арматуру, автоматику, насос і теплоізоляцію. Компоненти мають працювати в одному гідравлічному режимі.
