Як захистити норію від вибуху?

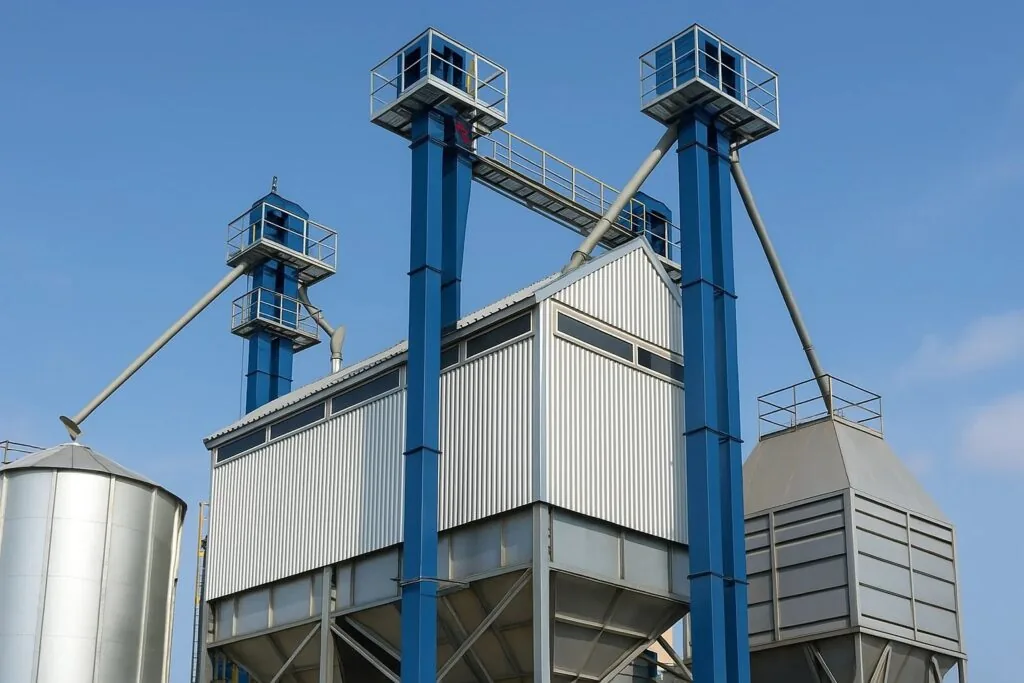

Норія – це головний елемент системи транспортування зерна на елеваторі. Норія зернова (ковшовий елеватор) підіймає сипучий матеріал, але при цьому створює вибухонебезпечне середовище. Електричне тертя, перегрів підшипників або іскра можуть призвести до вибуху, якщо не реалізований вибухозахист.

Чому норії для зерна можуть вибухнути?

Вибухи на норії зерновій – це реальна загроза, що підтверджується статистикою пожежно-вибухових інцидентів на елеваторах у ЄС та США. Основна небезпека пов’язана з високою концентрацією зернового пилу, який при певних умовах стає вибухонебезпечним.

Ключові причини подібних аварій виглядають так:

• Пил із зернових мас накопичується в норії.
• Недостатня вентиляція чи дефектне аспіраційне обладнання не відводять забруднення.
• Іскри від перегрітих підшипників, металевих частинок або тріщин на приводі норії для зерна – це потенційні джерела займання.
• Норійна вежа має замкнутий простір, який сприяє утворенню вибухонебезпечної пилоповітряної суміші.

Відповідно до ДСТУ, комбінація кисень+паливо (пил)+джерело займання+замкнутий простір = вибух. За даними Європейської асоціації з безпеки на елеваторах (ESEF), понад 50 % випадків вибухів у зернових комплексах трапляються саме в норіях для зернових культур, де порох має найвищу концентрацію, а механічні частини працюють у режимі постійного тертя.

Як утворюється вибухонебезпечне середовище в норійній вежі?

На норії, пилова хмара може накопичуватися навколо ковшів, ведучого валу та на башмаках. У місцях транспортування зерна утворюється підвищене тертя. Якщо аспірація працює неефективно чи не встановлена, навіть звичайне падіння зерна створює потенціал зародження вибухової суміші. Замовчувати цей ризик недопустимо – саме у зоні головки, башмака та колон норійного комплексу найвища ймовірність виникнення вибуху.

Методи вибухозахисту, що реально працюють

• Вибухозахисні клапани або мембрани: встановлюють у шахті норії, вони спрацьовують при різкому зростанні тиску, скидаючи вибухову хвилю.
• Аспіраційна система для зменшення забруднень: локальна чи централізована система аспірації видаляє порох у критичних точках – з головки, башмака, самопливів.
• Датчики температури та перегріву підшипників: виявляють перевантаження на ранніх етапах, дозволяють запобігти іскроутворенню.
• Іскрогасники або системи виявлення іскор: запалення пилу локалізується, вибух не поширюється по системі.
• Металодетектори та магнітні уловлювачі: захист норії від сторонніх металевих включень, які можуть пошкодити обладнання чи спричинити іскру.
• Систематичне очищення та технічне обслуговування норії: щотижневе прибирання від пилу, чищення стрічки, перевірка шарнірів, заміна стрічок, ревізія ковшів, змащення підшипників та корпусу.

Кожен із цих методів знижує ймовірність вибуху більш ніж на 70 %, якщо реалізовано комплексно.

Поради від практиків: що радять елеваторники

• Проводьте щорічний аудит вибухозахисту, включаючи перевірку вибухових клапанів, мембран, аспіраційних місць.
• Встановлюйте аспіраційне обладнання максимально близько до джерел забруднення – головки, башмака та приводу.
• Впроваджуйте систему моніторингу температури та вібрації, яка несе сигнал оператору чи автоматично зупиняє обладнання.
• Поставте політику обов’язкового технічного обслуговування норії: заміна старих стрічок, очисних елементів, прибирання в шахтах.
• Плануйте ремонт норій заздалегідь: запасні ковші, стрічки, підшипники зменшують час простою.
• Формуйте документальний звіт з вибухозахисту відповідно до вимог Наказу №2259 та ДСТУ.

Ковшовий стрічковий елеватор “Норія” має стати ізольованим вузлом безпеки: навіть у разі вибуху обладнання витримує залишковий тиск, а забруднення і полум’я не поширюються по технологічній лінії.
